항공기 기동환경 및 구조응답 통합 디지털 트윈 플랫폼 구축 연구

서론: 항공기 운영 데이터 분석의 패러다임 전환과 디지털 트윈

현대의 항공기 운용 및 비행 시험에 있어 비행자료기록장치(Flight Data Recorder, FDR)에서 추출된 데이터는 항공기의 상태, 조종사의 기동 특성, 그리고 사고(Mishap) 및 초과 기동(Over-maneuver)의 원인을 분석하는 데 핵심적인 역할을 수행한다1. 전통적으로 항공사 및 군 운용 기관들은 비행운영품질보증(FOQA) 프로그램을 통해 이러한 데이터를 수집하고, CEFA Aviation이나 FlightViz와 같은 독립형(Stand-alone) 데스크톱 애플리케이션을 활용하여 개별 항공기의 비행 궤적을 3D로 시현하고 분석해 왔다3.



그러나 기존의 단일 데이터 및 독립 프로그램 기반 분석 환경은 현대 항공 작전의 복잡성을 감당하기에 명백한 한계를 노출하고 있다. 첫째, 데이터베이스와 분석 툴이 분리되어 있어 누적된 대규모 비행 데이터에 대한 시계열적 접근과 확장성이 심각하게 제한된다. 둘째, 유무인 복합 체계(Manned-Unmanned Teaming, MUM-T)나 대규모 편대 비행과 같이 다수의 항공기가 동시에 상호작용하는 복합 기동 상황을 단일 뷰어로 구현하는 것이 불가능하다. 셋째, 기존 시스템은 항공기의 강체(Rigid body) 궤적을 재현하는 데 그치며, 경착륙(Hard landing)이나 급기동 시 발생하는 항공기 구조재의 응력(Stress) 및 변형률(Strain) 등 구조응답 데이터와 비행 기동 간의 연계성이 전무하다8.



이러한 문제점을 근본적으로 해결하기 위해, 본 연구는 웹(Web) 환경을 기반으로 다수 사용자가 동시에 접속하여 대용량 비행 데이터와 구조해석 데이터를 통합적으로 조회하고, 3D 항공기 기동 및 구조응답을 실시간으로 시현할 수 있는 '디지털 트윈(Digital Twin) 플랫폼'의 아키텍처 및 핵심 요소 기술을 제안한다. 물리적 자산의 완벽한 가상 복제품을 의미하는 디지털 트윈은 항공우주 분야에서 구조적 건전성 모니터링(SHM)과 수명 예측을 혁신하는 패러다임으로 자리 잡고 있다10. 본 보고서는 시계열 데이터베이스 구축, 2D/3D 지리정보 시각화, 조종면 구동 기구학, CRDT 알고리즘을 활용한 다중 사용자 동기화, 그리고 차수축소모델(Reduced-Order Model, ROM) 기반의 실시간 구조응답 렌더링에 이르는 포괄적인 기술적 프레임워크를 심층적으로 분석한다.

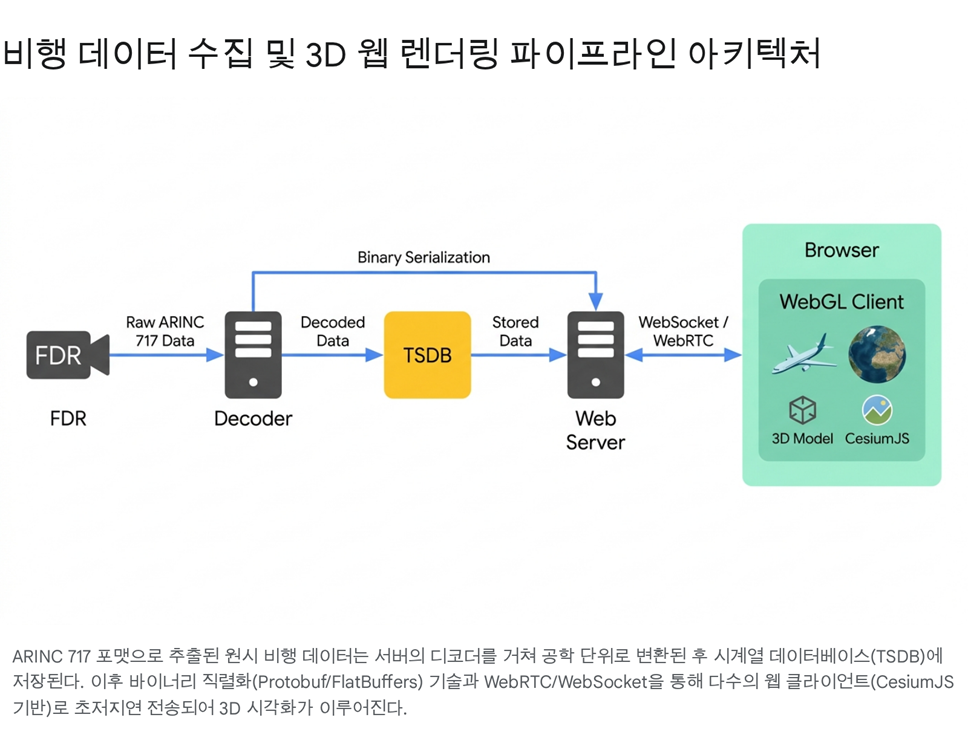

시계열 비행 데이터베이스 및 백엔드 아키텍처 설계

비행 데이터의 생명 주기는 데이터의 수집, 해독, 저장, 그리고 웹 클라이언트로의 실시간 스트리밍으로 이어진다. 디지털 트윈 플랫폼의 기반을 다지기 위해서는 초당 수백 회 이상의 빈도로 생성되는 텔레메트리 및 FDR 데이터를 손실 없이 저장하고, 다중 사용자의 요청에 맞추어 초저지연으로 제공할 수 있는 견고한 백엔드 아키텍처가 필수적이다.



비행 데이터 프로토콜 해독 및 파싱: ARINC 717 기반 아키텍처

항공기에서 추출되는 데이터는 일반적으로 민간 표준인 ARINC 717 또는 군용 IRIG 106 Chapter 10 표준 포맷으로 인코딩되어 있다13. ARINC 717 데이터 버스는 디지털 비행 데이터 획득 장치(DFDAU)와 기록 장치(DFDR) 간의 통신을 규정하며, 고도의 신뢰성을 요구하는 구조로 설계되었다15. ARINC 717 데이터는 4초 길이의 프레임(Frame)과 이를 구성하는 4개의 1초 단위 서브프레임(Sub-frame)으로 계층화된다. 각 서브프레임은 데이터 전송 속도에 따라 64, 128, 256, 512, 1024, 2048 워드(Word) 등을 포함하며, 1 워드는 12비트(bit)로 구성된다16.



구성 요소	시간/크기	구조적 특징 및 역할
Frame (프레임)	4초 단위	4개의 서브프레임으로 구성되며, 시스템의 전체 데이터 사이클을 정의함.
Sub-frame (서브프레임)	1초 단위	프레임을 구성하는 하위 단위. 각 서브프레임의 첫 번째 워드는 동기화(Sync)를 위해 예약됨.
Sync Word (동기화 워드)	12 Bit	Barker Code (0x247, 0x5B8, 0xA47, 0xDB8)를 사용하여 비정형 스트림의 시작점을 정렬함.
Data Word (데이터 워드)	12 Bit	고도, 위도, 경도, 엔진 온도 등의 파라미터가 고정된 슬롯에 기록됨.



플랫폼의 데이터 수집기(Ingestion Engine)는 이러한 비정형 바이너리 스트림의 동기화를 위해 바커 코드(Barker Code)라 불리는 4개의 고유 동기화 워드를 식별하여 서브프레임의 시작점을 정렬해야 한다16. 위치 데이터(위도, 경도)와 같이 높은 해상도가 필요한 파라미터는 단일 12비트 워드로는 정밀도를 충족할 수 없으므로, 여러 워드(예: 12비트 + 6비트 = 18비트)에 걸쳐 분할 저장된다. 플랫폼의 백엔드는 비트 마스킹(Bit Masking) 기법을 사용하여 이를 정확히 병합하고 부동소수점(Float/Double) 형태의 공학적 단위(Engineering Unit)로 변환하는 파싱(Parsing) 알고리즘을 구현해야 한다17.



시계열 데이터베이스(TSDB) 기반의 데이터 관리 및 CRUD 제어

수십 년간 누적될 수 있는 수백 대의 항공기 운영 데이터를 전통적인 RDBMS(관계형 데이터베이스)로 처리하는 것은 I/O 병목 및 인덱싱 성능 저하를 유발한다. 따라서 시간 타임스탬프를 Primary Key로 활용하여 압도적인 쓰기 및 읽기 성능을 제공하는 시계열 데이터베이스(Time Series Database, TSDB)의 도입이 강력히 요구된다8.



시스템 요구사항에 명시된 "누적된 항공기 운영데이터를 데이터베이스에 구축하고 별도 데이터베이스를 생성, 조회, 삭제 기능을 보유해야 한다"는 조건은 TSDB의 관리 API를 통해 구현된다. REST API 및 GraphQL 기반의 엔드포인트를 구축하여, 관리자는 새로운 비행 훈련 세션이나 사고 기록 데이터를 위한 독립적인 메트릭 공간(예: InfluxDB의 Bucket 또는 TimescaleDB의 Hypertable)을 동적으로 생성(Create)할 수 있다. 또한 쿼리 인터페이스를 통해 특정 비행 기록을 조회(Read)하거나, 보존 기한이 만료된 데이터를 파기(Delete)하는 수명 주기 관리(Data Lifecycle Management)가 가능하다.



다수의 항공기가 참여한 편대 비행 훈련 데이터의 경우, TSDB 내부에서 동일한 절대 시간(UTC)을 기준으로 여러 기체의 시계열 데이터를 Join 쿼리하여 웹 클라이언트로 전달함으로써, 시간적 오차가 없는 완벽한 동기화 환경의 기반을 마련한다.



통신 및 직렬화 (Serialization)를 통한 초저지연 아키텍처

웹 클라이언트와의 실시간 데이터 통신을 위해 WebSocket 프로토콜이 활용된다22. 항공기의 초당 데이터 발생 빈도를 고려할 때, 대용량의 시계열 데이터를 JSON 형태로 인코딩하여 전송하는 것은 대역폭 낭비와 브라우저 단의 가비지 컬렉션(Garbage Collection) 지연을 초래한다. 이를 해결하기 위해 Protobuf(Protocol Buffers) 또는 FlatBuffers와 같은 바이너리 직렬화 포맷을 적용한다22. FlatBuffers는 디코딩 과정 없이 메모리 버퍼에서 직접 데이터에 접근할 수 있어 클라이언트의 역직렬화 레이턴시를 마이크로초 단위로 단축하며, 3D WebGL 엔진이 물리적 한계 없이 수많은 데이터 포인트를 렌더링할 수 있도록 돕는다23.





Web 기반 사용자 인터페이스: 시계열 데이터 및 2D/3D 지도 통합

항공기 운영 데이터를 시각적으로 분석하기 위해서는 3D 렌더링 영역뿐만 아니라, 수치적 데이터를 정밀하게 검토할 수 있는 인터페이스가 융합되어야 한다.



시계열 데이터의 그래프 및 표 시현

시스템 요구사항에 따라 웹 환경에서 항공기 시계열 데이터를 그래프와 표로 시현하고, 이를 3차원 형상의 기동 상태와 동기화하는 뷰어 아키텍처가 구축된다. 프론트엔드 프레임워크(예: React, Vue) 내부에 D3.js나 Apache ECharts와 같은 고성능 데이터 시각화 라이브러리를 통합하여, 고도, 속도, G-포스, 엔진 RPM 등의 시계열 파라미터를 다중 라인 차트 형태로 제공한다26. 또한, 원시 데이터에 대한 정밀한 리뷰를 위해 가상 스크롤(Virtual Scrolling) 기술이 적용된 데이터 그리드(Data Grid) 기반의 표(Table) 컴포넌트를 구현한다.



이러한 2D 그래프 및 표 컴포넌트는 단절된 UI 요소가 아니다. 웹 클라이언트 내에 전역 상태 관리자(Global State Manager)를 배치하여, 사용자가 시계열 그래프의 특정 지점(타임스탬프)에 마우스를 올리거나 클릭할 경우, 3D 뷰어의 메인 클럭(Clock)이 즉각적으로 해당 시점으로 이동하도록 구현된다. 반대로 3D 공간 상에서 비행 데이터를 재생할 때, 그래프의 인디케이터(Indicator) 선과 표의 하이라이트 행(Row)이 초당 60프레임에 맞춰 실시간으로 스크롤되며 동기화된다. 이러한 완벽한 양방향 바인딩은 분석관이 특정 초과 기동 순간의 수치적 원인과 시각적 결과를 직관적으로 연계하여 파악할 수 있게 한다.



2D 및 3D 지형을 결합한 공간 시각화 및 상대 위치 분석

웹 브라우저 상에서 대규모 지형 데이터와 3D 항공기 객체를 동시에 고속으로 렌더링하기 위해서는 WebGL 기반의 엔지니어가 요구되며, 본 플랫폼은 항공우주 표준에 부합하는 오픈소스 3D 지구본 엔진인 CesiumJS를 채택한다27. CesiumJS는 WGS84 타원체 기반의 전 지구적 좌표계를 제공하여 실제 비행 위치 정보를 오차 없이 매핑한다28.



요구사항인 "비행 데이터의 위치 정보를 활용하여 2D, 3D 형태로 지도상의 항공기 위치 및 상대 위치 확인"을 충족하기 위해, CesiumJS의 SceneMode 전환 기능을 적극 활용한다. 사용자는 버튼 클릭 한 번으로 완전한 3D 구체(SceneMode.SCENE3D), 2.5D 콜럼버스 뷰(SceneMode.COLUMBUS_VIEW), 또는 전통적인 평면 2D 지도(SceneMode.SCENE2D)로 투영 방식을 실시간 전환할 수 있다28. 편대 비행 시 각 항공기의 위도, 경도, 고도 데이터를 기반으로 백엔드 또는 프론트엔드의 워커 스레드(Worker Thread)에서 유클리디안 거리 및 방위각 연산을 수행하여, 뷰포트 내에 리더기(Leader)와 윙맨(Wingman) 간의 상대 거리(Relative Distance) 및 고도 차이를 HUD(Head-Up Display) 형태의 오버레이 텍스트 및 연결선(Polyline)으로 실시간 표출한다.



광범위한 3D 지형(지표면, 위성 이미지, 건물 형상 등)은 3D Tiles 개방형 표준 포맷을 통해 로딩된다27. 3D Tiles는 카메라의 시야와 거리에 따라 데이터의 디테일 수준(LOD, Level of Detail)을 동적으로 조절하는 계층적 컬링(Hierarchical culling) 기술을 적용하여 브라우저의 메모리 한계를 극복한다. 특히, dynamicScreenSpaceError 최적화 옵션을 활성화하면 카메라에서 멀리 떨어진 타일의 해상도를 낮추고, 진행 방향의 타일을 미리 로딩(preloadFlightDestinations)하여 항공기 고속 비행 시 발생할 수 있는 지형 렌더링 지연(Pop-in 현상)을 원천적으로 방지할 수 있다33.



3D 항공기 형상 모델링과 정밀 기구학(Kinematics) 구현

항공기의 비행 궤적을 렌더링하는 것을 넘어, 항공기의 형상을 3D로 구현하고 주요 조종면의 구동을 시현하는 것은 디지털 트윈의 현실감과 분석의 정밀도를 결정짓는 핵심 요소이다.



3D 형상 모델링 및 glTF 계층 구조 확장

항공기의 CAD 설계 데이터나 스캔 데이터는 웹 렌더링에 최적화된 런타임 자산 포맷인 glTF(GL Transmission Format)로 변환된다28. glTF는 텍스처, 지오메트리, 재질 등을 효율적으로 압축할 뿐만 아니라 노드(Node) 간의 상하 관계(Parent-Child)를 정의하는 씬 그래프(Scene Graph)를 지원한다35.



"주요 조종면의 구동 시현" 요구사항을 구현하기 위해, 3D 모델 제작 단계에서 동체(Fuselage)를 루트(Root) 노드로 설정하고 에일러론(Aileron), 엘리베이터(Elevator), 러더(Rudder), 캔나드(Canard) 등의 조종면을 독립된 하위 노드 계층구조로 완전히 분리해야 한다. 웹 클라이언트는 수신된 FDR 데이터 내부의 조종면 변위 각도(Surface deflection angle)를 파싱하여, 렌더링 루프 매 프레임마다 각 조종면 노드의 로컬 쿼터니언 회전(Local Quaternion Rotation) 행렬을 동적으로 업데이트한다. 이를 통해 조종사가 조종간을 당길 때 엘리베이터가 상승하고 기수가 들리는 공기역학적 연쇄 반응을 시각적으로 완벽히 재현한다.



짐벌 락(Gimbal Lock) 방지를 위한 SLERP 쿼터니언 보간

전투기의 급기동이나 곡예비행과 같이 피치(Pitch) 각도가 ±90도에 도달하는 극단적인 초과 기동 상황에서 전통적인 오일러 각도(Euler angles; Roll, Pitch, Yaw)를 사용하여 3D 모델의 자세를 계산하면, 두 회전 축이 겹쳐 자유도를 상실하는 짐벌 락(Gimbal Lock) 현상이 발생하여 모델이 비정상적으로 뒤틀리거나 회전하는 문제가 생긴다37.



이를 근본적으로 해결하기 위해 항공기의 자세 데이터는 4차원 복소수 체계인 쿼터니언(Quaternion) 수식으로 변환되어 엔진 내부에서 처리되어야 한다. 데이터 전송 주기가 초당 10Hz라고 가정할 때, 모니터의 주사율인 60Hz 화면에서 기동을 매끄럽게 표현하기 위해서는 중간 프레임에 대한 보간(Interpolation)이 필수적이다.



단순한 선형 보간(Lerp)은 구면 위에서 최단 거리를 보장하지 못해 회전 시 각속도가 불균일해지는 치명적인 단점이 있으므로, 기구학적으로 가장 안정적인 구면 선형 보간(Spherical Linear Interpolation, SLERP) 알고리즘을 적용해야 한다40.



보간 기법	계산 복잡도	회전 궤적 특성	각속도 유지 여부	짐벌 락(Gimbal Lock) 위험
선형 보간 (Lerp)	낮음	직선 궤적 (비자연스러움)	불균일	높음 (Euler 적용 시)
구면 선형 보간 (Slerp)	높음 (삼각함수 연산)	최단 대원(Great circle) 궤적	균일	없음



SLERP는 4차원 초구면(Hypersphere) 위에서 최단 경로인 대원을 따라 일정한 각속도로 두 자세 쿼터니언 사이를 보간한다37. 이 알고리즘을 프론트엔드 렌더링 루프에 내장함으로써, 연속적인 롤링(Rolling)이나 루프(Loop) 기동 시에도 항공기 3D 모델이 튀는 현상 없이 완벽한 시각적 부드러움과 수학적 안정성을 보장한다37.



다수 항공기 편대 비행 및 다중 사용자 동기화 환경

플랫폼은 단일 비행체의 시각화를 넘어 다수의 항공기가 개입된 복합 임무의 시현과, 여러 사용자가 협력적으로 분석을 수행할 수 있는 메타버스적 환경을 제공해야 한다.



다수 항공기 동시 기동 및 파일럿 시야(POV) 실시간 렌더링

다수의 항공기 기동을 표현하기 위해서는 각 기체의 독립적인 시계열 데이터를 고유 식별자(ID)와 매핑하여 스트리밍한다. 앞서 언급한 CZML(Cesium Language) 데이터 포맷을 활용하면 다수의 동적 객체(Dynamic Objects)를 시계열적으로 정의할 수 있다43. 여러 대의 항공기에 대한 위치 및 자세 속성이 포함된 CZML 스트림을 병렬로 엔진에 주입하여 편대 비행, 공중전 교전 기록, 또는 유무인 복합 기동(MUM-T)을 하나의 가상 공간에 실시간으로 통합한다45.



특히 "각 항공기의 시점에서 보이는 시야를 실시간 표현"하기 위해 브라우저의 다중 뷰포트(Multiple Viewports) 렌더링 파이프라인이 활용된다. 하나의 메인 카메라는 지형 전체와 편대 비행을 거시적으로 관찰하는 전지적 시점(Free Camera)을 유지하고, 분할된 화면에는 보조 카메라(Sub-cameras)를 개별 3D 항공기 모델의 조종석(Cockpit) 좌표계에 부착(Attach)한다. 이 보조 카메라들은 월드 좌표계가 아닌 항공기 모델의 로컬 좌표계에 귀속되어 기체의 쿼터니언 회전을 그대로 상속받는다. 이를 통해 분석관은 편대장기의 조종석에서 윙맨이 근접하는 시야, 즉 파일럿의 1인칭 시점(POV)을 물리적 왜곡 없이 직관적으로 체감할 수 있다48.

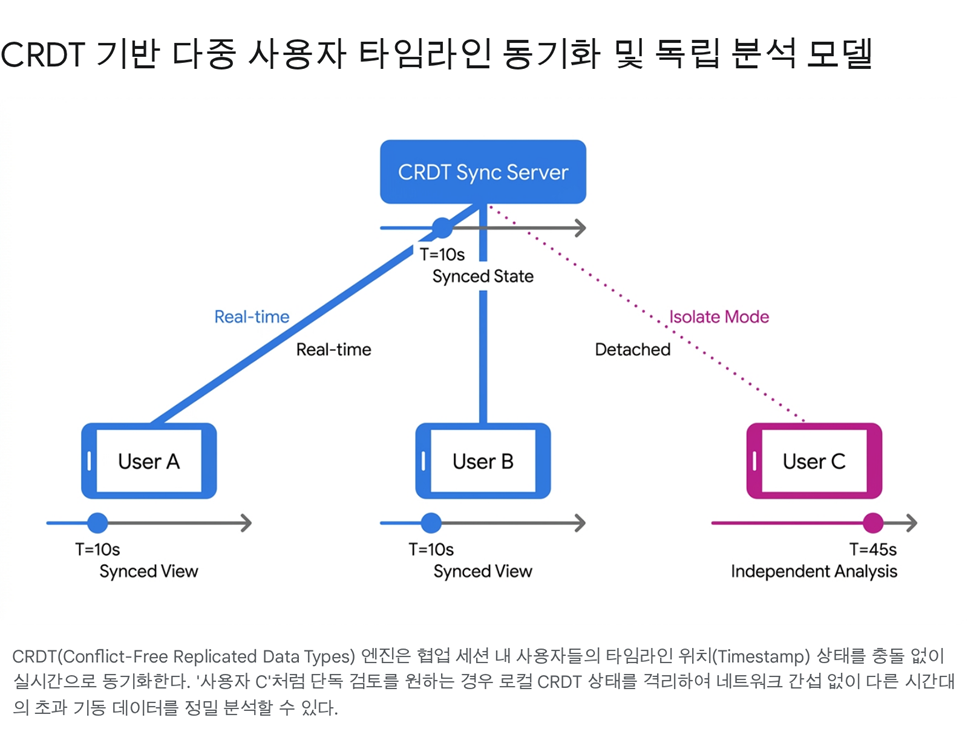

다중 사용자 상태 동기화 및 독립적 검토 환경: CRDT 아키텍처

웹 플랫폼에 다수의 연구원, 조종사, 분석관이 동시 접속하여 시뮬레이션을 검토할 때, 모든 사용자가 동일한 시간대의 3D 애니메이션을 보도록 강제하는 것은 분석의 유연성을 심각하게 해친다. 요구사항에 명시된 "여러 사용자가 동시에 접속하여 동일 기동을 확인하며, 사용자에 따라 별도의 다른 시간대의 비행 데이터를 단독으로 검토하는 기능"을 구현하기 위해서는 로컬 우선(Local-first) 소프트웨어 아키텍처와 CRDT(Conflict-Free Replicated Data Types) 알고리즘의 도입이 필수적이다48.



Yjs와 같은 CRDT 라이브러리를 활용하면, 세션에 참여한 사용자들의 뷰어 상태(재생 위치 타임스탬프, 타임라인 브러싱 범위, 활성화된 시계열 그래프 파라미터 등)를 중앙 서버의 강제 락(Lock) 처리 없이 P2P(Peer-to-Peer) 또는 WebRTC를 통해 낙관적 동시성(Optimistic Concurrency)으로 분산 동기화할 수 있다48.



• 동기화 모드(Collaboration Mode): 세션 내 한 사용자가 타임라인 스크러버(Scrubber)를 조작하여 특정 사고 발생 시점(예: 14시 32분 15초)으로 이동하면, 조작 이벤트가 Operation-based CRDT 메커니즘을 통해 전파되어 접속한 모든 사용자의 3D 뷰어와 시계열 그래프가 즉각적으로 해당 시점으로 점프한다51. 이는 다자간 원격 사후강평(Debriefing)에 최적화된 환경을 제공한다.
• 단독 검토 모드(Isolate Mode): 특정 사용자가 특정 기동에 대한 심층 분석을 원할 경우, UI의 '분리' 버튼을 통해 동기화 그룹에서 자신의 로컬 CRDT 상태를 분리(Fork)한다. 이 모드에서는 네트워크의 수신 이벤트를 뮤트(Mute)하고 독자적인 시간대(Timestamp)를 스크러빙하며 비행 데이터를 검토할 수 있으며, 타 사용자의 시현 화면에는 전혀 간섭을 일으키지 않는다.

이와 같은 유연한 상태 분리 및 병합 네트워크 아키텍처는 과거 독립형 데스크톱 프로그램에서는 기술적으로 구현이 불가능했던 웹 기반 분산 플랫폼만의 핵심 경쟁력이다.





비행 기동 데이터와 구조응답(Structural Response)의 통합 시각화

본 디지털 트윈 플랫폼의 가장 파괴적인 혁신은 전통적으로 완벽히 분리되어 있던 비행 동역학(Flight Dynamics) 영역과 구조 역학(Structural Mechanics) 영역을 웹 브라우저 내에서 실시간으로 결합하는 데 있다.



경착륙 및 초과 기동 한계와 차수축소모델(ROM)의 도입

경착륙(Hard landing)이나 9G 이상의 초과 기동 시 항공기의 주익(Wing), 랜딩 기어, 동체 조인트 부위에는 엄청난 공기역학적 하중과 구조적 응력(Stress)이 가해지며, 이는 기체의 잔여 피로 수명(Fatigue life)을 급격히 단축시킨다10. 기존에는 이러한 물리적 상태 변화를 분석하기 위해 비행 종료 후 대형 워크스테이션에서 유한요소해석(FEA, Finite Element Analysis)을 수행하였다. 그러나 FEA는 기체의 기하학적 비선형성과 재료의 물성을 수백만 개의 자유도(Degrees of Freedom)로 계산해야 하므로 연산에 수 시간에서 수일이 소요되어 디지털 트윈의 실시간 렌더링에 사용할 수 없다10.



요구사항인 "특정 초과 기동 시 구조응답을 Web 환경에 표현"하기 위해, 플랫폼은 차수축소모델(Reduced-Order Model, ROM) 기반의 다중 충실도 대리 모델(Multi-fidelity Surrogate Model, MFS)을 활용한다9. 고정밀 FEA 시뮬레이션을 통해 사전 계산된 고차원 응력 응답 데이터를 직교 분해(Proper Orthogonal Decomposition, POD)와 같은 차원 축소 수학적 기법을 통해 몇 개의 지배적인 핵심 모드(Mode) 행렬로 압축한다60. 이후 Kriging 보간법이나 딥러닝(LSTM 기반 회귀 모델)을 결합하여 가벼운 추론 엔진을 구축한다64. 이 데이터 구동형 물리 모델(Data-driven physics-based DT)은 FDR로부터 실시간 입력되는 기동 하중 데이터(3축 가속도, 속도, 고도)를 받아들여 밀리초 단위로 구조 전체의 응력 분포 텐서(Tensor)를 도출해낸다60. 도출된 시계열 구조해석 데이터 역시 기존 비행 데이터와 함께 TSDB에 저장되어 사후 분석을 지원한다.



WebGL 커스텀 셰이더(Shader)를 이용한 구조응답 실시간 시각화

ROM을 통해 계산된 응력(Stress) 배열 데이터는 웹 브라우저 환경에서 3D 모델 위에 시각적으로 덧입혀져야 한다69. 이를 위해 3D 항공기 형상을 구성하는 폴리곤 메쉬(Mesh)의 각 정점(Vertex)에 응력 수치를 직접 매핑하는 렌더링 파이프라인이 요구된다.



플랫폼은 glTF 포맷의 확장 기능(Extension)인 KHR_techniques_webgl을 응용하거나, 사용자 정의 버텍스 속성(Custom Vertex Attributes)을 사용하여 메쉬의 각 노드에 응력 데이터를 배열 형태로 주입한다36. 브라우저 그래픽 파이프라인의 종착지인 WebGL 프래그먼트 셰이더(Fragment Shader)는 이 데이터를 프레임 단위로 읽어들인다. 셰이더 내부의 알고리즘은 폰 미세스 응력(Von Mises Stress) 등가 수치에 따라 임계값을 기준으로 색상을 동적으로 블렌딩하여, 파란색(안전 응력 범위)에서 노란색을 거쳐 붉은색(위험/항복점 초과)으로 이어지는 컬러 맵(Color map)을 항공기 메쉬 표면에 실시간으로 렌더링한다10.



이러한 고도화된 GPU 가속 렌더링을 통해, 분석관은 타임라인 스크러버를 움직여 항공기가 급강하 후 풀업(Pull-up) 기동을 하는 순간을 관찰할 때, 3D 뷰어 속 항공기의 날개 뿌리(Wing root) 부분의 색상이 점진적으로 붉게 달아오르는 응력 집중 현상을 시각적으로, 그리고 실시간으로 명확히 확인할 수 있다11.



결론: 지능형 의사결정을 위한 융합형 디지털 트윈

본 보고서에서 제시한 'Web 기반 3D 항공기 기동환경 디지털 트윈 플랫폼'은 분절되어 있던 항공 데이터 분석 환경을 하나의 거대한 통합적 가상 공간으로 재정의한다.



시계열 데이터베이스(TSDB) 기반의 강력한 백엔드는 대용량 비행 및 구조 데이터의 생성, 조회, 확장을 무한히 지원하며 ARINC 717과 같은 복잡한 바이너리 스트림을 실시간으로 소화한다. WebGL 및 CesiumJS 기반의 프론트엔드 엔진은 2D 그래프와 3D 공간을 유기적으로 연동하고, SLERP 쿼터니언 알고리즘과 CZML을 결합하여 짐벌 락의 위험 없이 3D 항공기의 정밀한 조종면 구동, 편대 비행, 상대 위치 식별 및 파일럿 시야(POV)를 완벽하게 재현한다.



특히 CRDT 아키텍처를 통한 다중 사용자 동기화와 단독 검토 환경의 동시 제공, 그리고 차수축소모델(ROM)을 활용한 웹 기반 실시간 구조응답(응력/변형률) 렌더링은 이 플랫폼이 과거의 단순한 궤적 리플레이 툴을 넘어 차세대 항공우주 임무 계획, 조종사 전술 훈련, 예지 정비(Predictive Maintenance) 및 사후 사고 조사를 수행하는 지능형 의사결정 시스템임을 증명한다. 이러한 비행 역학과 구조 역학, 그리고 웹 분산 기술의 융합은 항공기 운용의 안전성을 극대화하고 유지보수 효율을 획기적으로 향상시키는 국방 및 민간 항공우주 생태계의 핵심 기반 기술이 될 것이다.
