지상 및 공중 발사형 날개 접이식 고정익 무인항공기의 지식재산권 동향

서론

현대의 다영역 작전(Multi-Domain Operations, MDO) 및 비대칭 전력 운용 환경에서 무인항공기(UAV, Unmanned Aerial Vehicle)의 생존성과 신속한 전개 능력은 전술적 우위를 결정짓는 핵심 요소로 자리 잡았다. 특히, 공간적 제약이 극심한 지상 기반 레일 발사(Rail Launch) 시스템이나 AH-64 아파치, UH-60 블랙호크와 같은 회전익 및 고정익 플랫폼에서 전술 고도로 투하되는 공중 발사 효과(ALE, Air-Launched Effects) 시스템은 무인기의 휴대성을 극대화하기 위해 '접이식 날개(Folding Wing)' 설계를 필수적으로 요구한다1. 접이식 고정익 무인기는 원통형 발사관(Canister)이나 협소한 런처에 수납되기 위해 항력이 최소화된 형태로 겹쳐져 있다가, 발사 직후 100G 이상의 극한 가속도를 견디며 수 밀리초 내에 공기역학적 비행 형태로 전개되어야 한다4.



미 육군의 미래 무인항공기 시스템(FUAS, Future Unmanned Aircraft System) 이니셔티브와 결부된 공중 발사 효과(ALE) 체계는 적의 반접근/지역거부(A2/AD) 환경을 관통하여 정찰, 기만(Decoy), 전자전 임무를 수행하도록 설계되었다1. 이러한 체계들은 발사 플랫폼의 생존성을 보장함과 동시에 다중 임무 페이로드(예: SCARAB)를 탑재하면서도 크기, 중량, 전력 및 비용(SWaP-C)을 최소화해야 하는 혹독한 엔지니어링 제약을 받는다3.



본 보고서는 지상 레일 발사 및 관 발사를 활용하는 접이식 고정익 무인항공기와 관련된 글로벌 지식재산권(특허)을 심층적으로 조사하고, 이를 바탕으로 기존 설계의 구조적 한계와 공력탄성학적(Aeroelasticity) 취약성을 분석한다. 나아가 고도화된 힌지 메커니즘, 기어 동기화, 공력탄성학적 안정화 설계, 그리고 형상기억합금(SMA) 기반의 능동 구동기를 중심으로 특허 문헌에 나타난 기술적 개선점과 미래 진화 방향을 구체적으로 도출한다.



지상 및 공중 발사 플랫폼의 구조적 혁신과 지식재산권 분석

고정익 무인기를 발사하는 플랫폼은 크게 지상 거치형 레일 발사대와 공중 및 지상에서 모두 운용 가능한 원통형 발사관(Tube) 시스템으로 구분된다. 최근 출원된 특허 문헌들은 기존 유압 및 공압 방식이 지니고 있던 신뢰성 및 은밀성 한계를 극복하기 위한 전기 기계적 혁신과 열역학적 억제 장치에 집중하고 있다.



유압식 한계 극복을 위한 전기 제어식 레일 발사 시스템

과거 지상 발사형 무인기 발사대는 주로 유압식(Hydraulic) 또는 공압식(Pneumatic) 램을 동력원으로 사용했다. 그러나 이 시스템들은 가스 누출로 인한 압력 저하, 사전 충전 압력과 실제 발사 압력 간의 오차로 인한 발사 지연 시간 발생, 그리고 유압 유체 및 엔진 연료 누출로 인한 환경 오염과 과도한 중량이라는 치명적인 단점을 내포하고 있었다8.



이러한 기계적 한계를 근본적으로 개선하기 위해 고안된 미국 특허 출원번호 61/870,281 및 미국 특허 4,678,143은 유체를 전혀 사용하지 않는 초경량 '전기식 무인기 발사 시스템(Electric UAV Launcher)'을 제안한다8. 이 특허 기술은 무인기 발사에 필요한 막대한 순간 에너지를 플라이휠(Flywheel)이나 리튬이온 배터리로 구동되는 전기 모터에 저장하고, 메인 테이프나 벨트와 결합된 '셔틀(Shuttle)'을 통해 무인기를 레일 위로 가속시킨다8. 가장 혁신적인 기술적 개선점은 이동 모터에 정밀한 피드백 제어(Feedback Control) 알고리즘을 적용하여 발사 가속도를 발사체의 중량과 목표 속도에 맞춰 소프트웨어적으로 프로그램화할 수 있다는 점이다8. 배터리 위치 센서를 통해 셔틀의 후진 및 준비 상태를 자동으로 인식하며, 셔틀의 전방향 운동량을 정지시키는 잡는 끈(Arresting Cord) 메커니즘을 통해 무인기를 부드럽게 이탈시킨다8. 이 시스템은 기존 유압식 대비 재설정(Reset) 시간이 비약적으로 단축되어 군집(Swarming) 다중 발사 작전에 최적화되어 있다8.



관 발사(Tube-Launched) 스텔스 시스템과 운동학적 전개 시퀀스

관형 발사관에 수납되어 AH-64나 UH-60 등에서 공중 투하되거나 지상 보병이 배낭 형태로 운반하는 시스템은 고압의 가스를 추진력으로 사용하되 그 부작용을 통제해야 하는 과제를 안고 있다3. 유럽 특허 EP1594736B1 및 관련 국제 특허(WO2005023642A2)에 명시된 공압 부스터(Pneumatic Booster) 발사 시스템은 가스 분출로 인한 소음 및 화염 노출을 차단하기 위해 '자유 슬라이딩 피스톤(Free Sliding Piston)'과 내부 밀폐형 '테더링된 사보트(Tethered Sabot)' 메커니즘을 채택하였다9.



특허 문헌의 설계 도면과 청구항을 종합하여 관 발사형 무인기의 전개 시퀀스를 분석하면, 매우 정교하게 조율된 3단계의 운동학적 과정(Kinematic Sequence)을 거친다. 첫 번째 단계(수납 상태)에서 무인기는 발사관 내부에 날개가 접힌 채로 위치하며, 테더링된 사보트가 고압 가스의 팽창을 완벽히 기밀하는 씰(Seal) 역할을 수행한다5. 두 번째 단계(배출 및 분리 상태)에서는 내부 가스가 팽창하며 사보트와 무인기를 함께 밀어내는데, 사보트가 발사관 끝에 위치한 물리적 장치인 '피스톤 스톱(Piston Stop)'에 충돌하여 급격히 감속된다. 이 물리적 제동 과정은 팽창된 공압 가스를 발사관 내부에 강제로 가두어 외부로 유출되는 가스량을 2%에서 최대 10% 미만으로 억제함으로써 발사 소음과 열적 징후(Acoustic/Thermal Signature)를 극도로 감소시키는 스텔스 발사를 가능하게 한다9. 세 번째 단계(자유 비행 상태)에서는 사보트가 정지한 순간 누적된 운동 에너지가 무인기로 온전히 전달되어 무인기만 발사관 밖으로 튀어나가며, 자유 공기(Free Air) 중으로 방출된 직후 억눌려 있던 스프링 장착 중첩 힌지가 해제되어 수 밀리초 내에 날개를 수평 비행 형태(Level Configuration)로 자동 전개시킨다5.



접이식 날개(Folding Wing) 메커니즘 특허 분석 및 구조적 최적화

발사 시스템을 성공적으로 벗어난 직후, 무인기는 중력 궤적에 이끌려 추락하기 전에 공기역학적 비행 제어력을 즉각 확보해야 한다. 이를 위해 날개 전개는 극한의 신속성을 요구하며, 고속 비행 중 발생하는 공력 부하를 견딜 수 있도록 전개 완료와 동시에 구조적으로 완벽하게 고정(Locking)되어야 한다. 각 방산업체와 연구기관들은 이 찰나의 전개 과정을 최적화하기 위해 고유의 독창적인 힌지 및 프레임 구조 특허를 구축하고 있다.



공간 효율 극대화와 수평 정렬을 위한 중첩형 단일 핀 설계 (AeroVironment)

전통적인 접이식 날개 기구는 동체 내부의 귀중한 페이로드 체적을 잠식하거나, 접혀 있던 두 날개가 펼쳐졌을 때 서로 단차가 발생하는 '비대칭(Uneven Height) 정렬' 문제를 야기한다. 이를 피하기 위해 얇은 에어포일(Thin Airfoil)을 적용할 경우, 장기 체공(Loitering) 시스템에 필수적인 저속 비행에서의 효율적인 양력을 포기해야 하는 딜레마가 발생한다6.



무인기 분야의 선도 기업인 AeroVironment의 미국 특허 US10112698B2는 두꺼운 에어포일 단면을 유지하면서도 3.5인치 내경의 발사관에 완벽히 수납할 수 있는 혁신적인 '중첩형 단일 핀 전개 메커니즘(Compact UAV Wing Deployment Mechanism)'을 제시하여 이 상충 관계를 해결했다6. 이 특허의 핵심 기술은 내부 날개 마운트(Inner Wing Mount), 외부 날개 마운트(Outer Wing Mount), 그리고 토크 튜브(Torque Tube)를 모두 원통형으로 가공하여 단일 핀 조립체(Single Pin Assembly) 내부에 완전히 중첩(Nested)시켰다는 점이다6. 비행기가 원통에 수납되어 있을 때는 두 날개가 위아래로 포개진(Stacked) 상태를 유지하지만, 내부 마운트에 가공된 '경사진 가이드 슬롯(Ramped Guide Slot)'을 따라 나선형 스프링이 구동되면 날개가 수평 회전 운동과 수직 상승/하강 운동을 동시에 수행한다6. 이 입체적 거동을 통해 전개가 완료되는 순간 두꺼운 양 날개가 오차 없이 완벽히 동일한 측면 수평 높이(Level Height Alignment)로 맞물리게 된다6.



또한 AeroVironment는 드론 및 무인기 기술 도메인에서 방어적이고 강력한 지식재산권 전략을 취하고 있다. 이 회사의 핵심 특허(예: Elevon 제어 시스템 특허 US8985504B2, 페이로드 운송 및 드롭 시스템 특허 US11820507B2)들은 경쟁사의 수많은 후속 특허에서 선행 기술로 인용되며 산업의 기술적 방향성을 주도하고 있다12. 특히 드론 기술 분야에서 수년간 직접적인 특허 소송(Direct Patent Litigation)을 피할 만큼 청구항이 명확하고 강력하게 설계되어 있으며, 이러한 지식재산권을 담보로 R&D 자금을 조달하는 등 고도화된 특허 경영을 보여준다13.



구조적 비대칭 방지를 위한 기어 허브(Gear Hub) 동기화 및 다단 스프링 바이어스

단일 힌지 방식에서 발생할 수 있는 또 다른 문제는 양쪽 날개가 펼쳐지는 미세한 타이밍의 불일치다. 발사 직후 불과 몇 도의 전개 각도 차이만으로도 치명적인 공력 비대칭이 발생하여 기체가 스핀에 빠질 수 있다. 미국 특허 US8089034B2는 이 문제를 해결하기 위해 허브 조립체(Hub Assembly) 내부에 동기화 기어(Set of Gears)를 장착한 윙 피벗 메커니즘을 제안한다15. 날개 뿌리(Wing Root)에 가공된 기어 표면이 중앙 허브의 기어와 맞물려 있어, 구동력이 인가되면 양 날개가 단일 피벗 축을 중심으로 기계적으로 강제 연동되어 정확히 반대 방향으로 동일한 속도로 전개 및 후퇴(Sweeping)한다15.



또한 Boeing이 출원한 특허 US8876039B2는 내측 날개 부분(Inboard Wing Section)과 외측 날개 부분(Outboard Wing Section)을 다단으로 나누고, 여러 개의 힌지 조립체에 바이어스 부재(Bias Members, 탄성 스프링)를 배치한 구조를 선보인다16. 이 특허의 특징은 스프링이 단순한 회전력(Rotational Force)만을 제공하는 것이 아니라 병진력(Translational Force)까지 동시에 가하여, 날개가 전개되는 궤적 내내 마찰을 최소화하고 목표 위치에 부드럽게 고정되도록 유도한다는 것이다16.

양산 최적화 및 공력 표면 직물화 설계 (한국 특허 사례)

고도화된 기계 가공이 필요한 미국 방산업체의 특허와 달리, 소모성(Expendable)이 강한 저가형 고속 무인기의 경우 양산성에 초점을 맞춘 구조가 요구된다. 한국 특허 KR20140044952A는 '접이식 날개를 구비한 저가형 고속 무인 항공기'를 위한 가이드 레일(Guide Rail) 기반의 날개 전개 기구를 제안한다17.



이 메커니즘은 제1, 제2 앞전 프레임(Leading Edge Frame)이 동체의 고정체에 힌지로 결합되고, 뒷전 프레임(Trailing Edge Frame)의 끝단은 동체 측면에 파인 가이드 레일 위를 슬라이딩 이동하는 이동체(221)에 힌지 결합되는 구조를 띤다17. 발사관에서 이탈하면 고정체에 설치된 토션 스프링(Torsion Spring)이 팽창하며 앞전 프레임을 밖으로 밀어내고, 이에 연동된 뒷전 프레임이 슬라이딩 이동체를 동체 길이 방향으로 당겨 내린다17. 프레임이 완전히 전개되면 걸림홈(222a, 222b)에 물리적으로 맞물리며 고정된다. 특히 이 특허는 금속이나 복합재 스킨 대신 프레임 외곽을 낙하산용 천이나 텐트용 천과 같은 유연한 직물로 덮어, 전개 시 프레임이 펴짐과 동시에 천이 팽팽하게 당겨져 공기 역학적 양력을 발생시키는 에어포일을 형성하도록 설계함으로써 중량과 생산 비용을 극적으로 절감한 혁신을 보여준다17.



주요 접이식 날개 기술 특허	출원인 / 핵심 메커니즘	기술적 개선점 및 차별성
US10112698B2	AeroVironment / 중첩형 단일 핀 (Nested Single Pin)	경사진 슬롯을 이용해 수평 회전 및 수직 이동을 동시 구현하여, 전개 시 완벽한 수평 높이(Level Height)를 달성함6.
US8089034B2	ITT / 기어 동기화 허브 (Gear Hub Synchronization)	허브 기어와 날개 뿌리 기어를 맞물려 양 날개의 100% 동시 전개 보장 및 비대칭 공력 원천 차단15.
US10377466B2	UVision / 축형 핀 커플링 (Axial Pin Coupling)	O-X 형태의 다단 접이식 날개 적용. 전개 시 핀이 동체와 날개를 밀착시켜 돌풍(Wind Gust)에 의한 진동 감쇠19.
KR20140044952A	한국 국내 출원 / 가이드 레일 슬라이딩	전방 프레임 회전과 후방 프레임 레일 슬라이딩을 결합. 유연한 직물 스킨을 사용하여 극단적인 경량화 및 원가 절감17.
US9789950B1	Bird Aerospace / 화약 구동 및 비가역 잠금	화약식 액추에이터(Pyrotechnic) 구동. 락킹 코드와 양면 테이프/접착제를 활용하여 비행 중 절대 꺾이지 않는 영구적 고정 실현20.



화학적 구동과 O-X형 형상 제어를 통한 극한 안정성 확보

US9789950B1 특허는 버튼 하나로 발사관에서 전개되는 다단 접이식 날개에 화약 구동식(Pyrotechnic Actuator) 메커니즘을 적용했다20. 물리적 락킹 코드(Locking Cord)가 날개 섹션을 가로지르며 체결되고, 접합부에 양면 테이프나 도포용 접착제(Paint-on Adhesive)를 사용하여 비행 모드로 전개된 이후에는 어떠한 하중에도 접히지 않는 비가역적 잠금(Irreversible Locking)을 형성하는 극단적인 견고성을 추구했다20.



또한 UVision의 US10377466B2(및 US20190023374A1) 특허는 발사관 직경을 초과하는 거대한 날개 폭(Wingspan)을 구현하기 위해 다단 오프셋-X(Offset-X) 형상의 날개 및 꼬리 날개 구조를 발명했다19. 이들은 수납 시 동체와 평행하게 일렬로 누워 있으나, 전개 시 직교(Perpendicular) 방향으로 교차하며 펴진다19. 이 설계의 핵심 개선점은 스프링과 래치(Latch)로 구성된 축형 핀(Axial Pins) 커플링 메커니즘이다19. 수납 시에는 핀이 바깥으로 밀려나와 날개와 동체를 분리해 공간을 압축하고, 전개 완료 시 핀이 원위치로 복귀하며 동체와 날개를 단단히 결속시켜 축을 중심으로 작용하는 돌풍 하중을 강건하게 지탱한다19.



공력탄성학(Aeroelasticity)적 불안정성 한계 및 최적화 설계

접이식 고정익 무인기가 직면한 가장 심각하고 파괴적인 기술적 장벽은 유체역학적 하중과 유연한 구조동역학이 결합되어 발생하는 공력탄성학적 불안정성, 즉 플러터(Flutter)와 발산(Divergence) 현상이다. 일체형으로 제작된 통상적인 고정익에 비해 날개를 꺾고 접기 위해 도입되는 힌지(Hinge) 관절은 구조적 강성이 현저히 낮을 수밖에 없으며, 이는 고속 침투 비행 시 치명적인 구조 파괴를 초래한다22.



힌지 강성(Hinge Stiffness) 저하와 비선형 플러터 발현

항공우주 분야의 저명한 AIAA 및 학술 논문들의 연구에 따르면, Z-형 및 X-형 접이식 날개는 전개 및 접힘 과정에서 공기역학적 하중과 기하학적 형상이 실시간으로 변동하며 강력한 비선형 응답을 만들어낸다22. 테오도르센(Theodorsen)의 비정상 공기역학(Unsteady Aerodynamics) 모델 및 준정상(Quasi-steady) 공력 모델을 적용하여 생체 모방형(Biomimetic) 변단면 빔 구조를 해석한 결과, 유한요소 시뮬레이션의 모달 주파수는 3% 미만, 임계 플러터 속도는 2.1% 미만의 오차로 정확성을 검증받았다24.



이러한 수치해석 툴(FEM 및 연속 시간 상태공간 불안정 와류 격자법, Continuous-time state-space UVLM)을 통해 도출된 핵심 결론은, 날개가 접히는 과정과 펼쳐지는 과정이 공력 하중에 정반대의 영향을 미치며, 구조 변형 속도(Morphing Rate)가 빠를수록 플러터 불안정성이 극대화된다는 것이다22. 힌지 결합 부위의 느슨함이나 재료 피로는 힌지 강성을 저하시켜 플러터 경계 속도(Flutter Boundary Speed)를 급격히 낮춘다23. 특히 무인기 본체의 크기 대비 날개 폭이 극단적으로 길어지는 튜브 발사형 대형 무인기의 경우, 일반적인 익단부 굽힘-비틀림 플러터(Bending-Torsional Flutter)를 넘어서 동체의 강체 거동과 날개의 굽힘이 상호 결합하는 치명적인 '체자유도 플러터(Body-Freedom Flutter)' 양상으로 전환되는 현상이 뚜렷하게 관찰된다26.



공력탄성학적 한계 극복을 위한 구조적 개선안

특허와 학술 연구는 이러한 물리적 한계를 극복하기 위해 단순히 강성을 높이는 1차원적 접근을 넘어, 지능적인 기하학적 형태 변화와 질량 분배 개선안을 제시하고 있다.

1. 질량 재분배 및 탄성축(Elastic Axis) 전진 배치: 플러터 발생을 지연시키는 가장 직관적이고 효과적인 방법은 공력 표면의 질량 분포를 재설계하는 것이다. 날개 뿌리(Wing Root) 근처에 재료 밀도를 집중시키고 팁 부분의 질량을 최소화하거나, 날개의 탄성축을 비행 방향 전방으로 구부러지게 설계하면 임계 플러터 속도를 획기적으로 상승시킬 수 있는 것으로 입증되었다24.
2. 나팔형 힌지(Flared Hinge)를 통한 돌풍 하중 경감: 플레어 각도(Flare Angle)를 가진 힌지를 익단(Wingtip)에 적용하면, 무인기가 강한 돌풍 조우 시 날개 끝부분이 자연스럽게 위로 들리면서 기하학적인 받음각(Angle of Attack)을 감소시켜 과도한 돌풍 하중(Gust Load)을 능동적으로 완화한다25. 단, 플레어 각도나 전개 각도(Fold Angle)가 너무 클 경우 역으로 동적 발산(Divergence) 문제를 야기할 수 있으므로, 익단부에 소량의 무게 추(Tip Mass)를 배치하여 공력탄성학적 무게 중심을 안정화하는 보완 튜닝이 필수적이다25.
3. 토션 바(Torsion Bar) 기반의 능동 윙 워핑(Wing Warping): 미국 특허 US20060022085A1은 무겁고 부피가 큰 에일러론(Aileron) 등 전통적 조종면을 배제하고, 마름모꼴 접이식 날개 내부에 장착된 '토션 바(Torsion Bar)'를 서보 모터로 비틀어 날개 전체의 공력 형태를 제어하는 기술을 제안한다28. 이 획기적인 메커니즘은 비행 고도 및 속도 조건에 맞춰 양항비(Lift-to-Drag Ratio)를 실시간 최적화할 뿐만 아니라, 얇은 날개 내부에서 발생하는 공력탄성학적 비틀림 스트레스와 플러터를 기계적으로 흡수하고 감쇠하는 능동 댐퍼 역할을 수행하여 전체 기체의 궤도 안정성을 보장한다28.



차세대 액추에이터: 형상기억합금(SMA) 기반 무인기 구동계 혁신

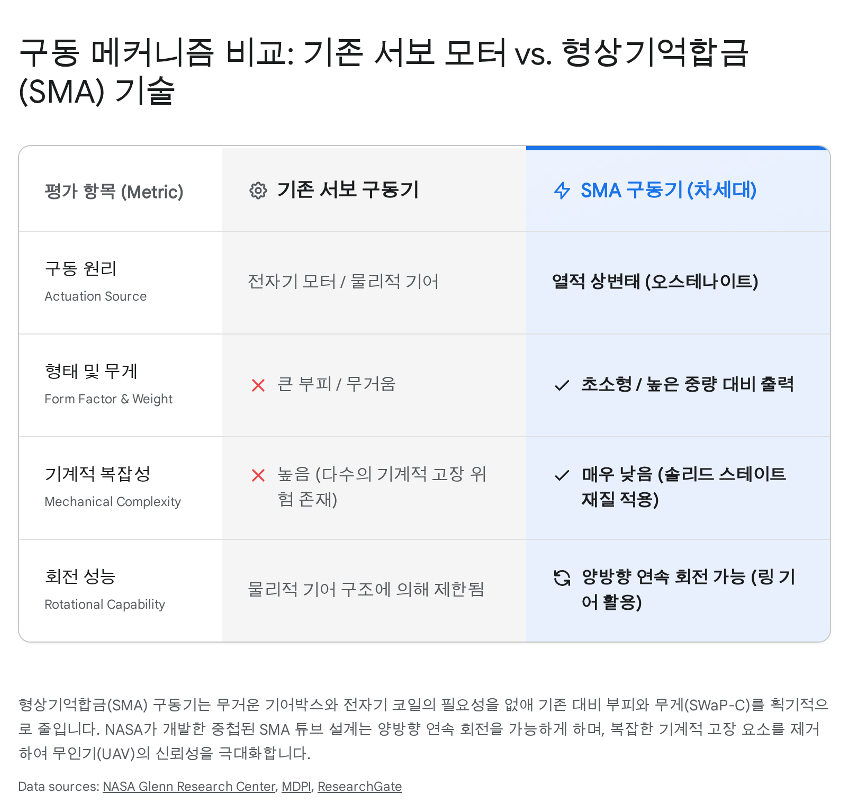

기존의 정교한 힌지와 기어 기반 접이식 무인기 특허들이 궁극적으로 안고 있는 최후의 제약은 '전기 모터와 서보(Servo) 기어박스가 차지하는 막대한 중량과 부피 페널티(Weight and Volume Penalty)'이다29. 비좁은 발사관 내부에 무거운 금속 기어와 복잡한 클램프 스프링을 욱여넣게 되면 작전용 페이로드와 배터리 탑재 공간이 절대적으로 부족해진다. 이를 혁신적으로 타개하기 위한 대안으로 형상기억합금(SMA, Shape Memory Alloy) 소재를 활용한 특허 기술들이 차세대 항공우주 액추에이터로 급부상하고 있다29.



열-기계적 상변이 메커니즘을 통한 SWaP-C 초소형화

형상기억합금(주로 니켈-티타늄 기반의 Nitinol)은 고온 상태에서 원래의 형태를 기억하는 오스테나이트(Austenite) 결정 구조를 띠고, 냉각되면 외부 힘에 의해 쉽게 변형되는 마르텐사이트(Martensite) 결정 구조로 상변이하는 독특한 물성을 지닌다29. 합금의 조성과 열처리에 따라 상변이 온도를 섭씨 +100도에서 -100도까지 정밀하게 세팅할 수 있다30. SMA 와이어나 스프링 튜브에 기체의 배터리를 이용해 전류를 흘려보내면(Joule Heating), 열이 발생하며 합금이 오스테나이트 상으로 전환되어 무거운 금속 구조물이나 날개를 강한 힘으로 수축시키거나 밀어낸다29. 이 소재의 가장 압도적인 장점은 전통적인 전자기 모터가 범접할 수 없는 극한의 중량 대비 출력비(Power-to-weight ratio)에 있으며, 물리적 기어박스나 캠 없이 얇은 와이어나 코일 하나만으로 구동력을 생성하므로 부피와 무게를 근본적으로 소멸시킬 수 있다29. 실제 9Hz 이상의 날갯짓(Flapping)을 요구하는 초소형 곤충 모방 무인기(MAV)에도 SMA가 근육 역할을 수행할 만큼 기술 성숙도가 높아졌다29.





연속 회전 및 텔레스코픽(Telescopic) 구동을 구현한 NASA 혁신 특허

과거 SMA의 단점으로 지적되던 한계는 가열-냉각 사이클에 따른 반응 속도가 느리고, 왕복 직선 운동이나 짧은 작동 범위(Stroke)만을 생성하며, 단방향 구동에 머물러 있다는 점이었다32. 하지만 NASA Glenn 연구 센터가 출원한 혁신적인 특허(LEW-TOPS-153 등)는 튜브 형태의 SMA를 다중으로 중첩(Nested)시키는 구조를 발명하여 이러한 통념을 완전히 깨트렸다31. 이 중첩형 SMA 튜브 설계의 결정적 개선점은 액추에이터의 물리적 길이를 대폭 줄이면서도 각 비틀림(Twist Angle)과 동력 출력을 기하급수적으로 배가시킨다는 것이다31. 더욱 경이로운 점은 SMA 튜브 부품을 링 구동 기어(Ring Drive Gear)의 회전 전송 요소로 활용하여, 온도 상승 및 하강 방향에 얽매이던 단방향성 구동의 한계를 극복하고 시계방향 및 반시계방향 모두로 360도 연속적인 회전력(Continuous Rotation)을 제공할 수 있게 되었다는 점이다31.



유사한 접근 방식으로 미국 특허 US6834835B1은 코일 형태의 SMA 튜브 내부에 뜨겁고 차가운 유체(Fluid)를 순환시켜 텔레스코픽 날개(Telescoping Wing, 망원경처럼 다단으로 확장되는 날개)를 부드럽게 전개 및 후퇴시키는 시스템을 개시하였다30. 이러한 솔루션들은 좁은 발사관이나 발사 레일의 극심한 충격 속에서 파손되기 쉬운 톱니바퀴와 핀 조인트의 물리적 파단(Mechanical Failure) 가능성을 원천적으로 제거한다. 순수하게 고체 상태 물질의 열역학적 거동에만 의존하여 무인기의 날개를 완벽히 전개하고 고정할 수 있다는 것은, 향후 접이식 드론 설계가 나아가야 할 궁극적 신뢰성의 해답을 제시한다29.



결론

다영역 전장에서 운용되는 지상 레일 및 공중 발사형(ALE) 날개 접이식 고정익 무인항공기의 지식재산권을 종합적으로 분석한 결과, 기체 형상의 초소형화 제약과 발사 직후의 즉각적인 공력 확보라는 두 마리 토끼를 잡기 위해 고도의 다학제적 융합이 이루어지고 있음을 확인하였다. 가스 누출과 압력 편차로 점철되었던 유압식 발사대는 전기 모터 기반의 정밀 피드백 레일 런처로 대체되었고, 공중 발사관은 테더링된 사보트와 피스톤 제동 기법을 도입해 음향 및 열 징후를 차단하는 훌륭한 스텔스 능력을 입증했다.



기구학적 측면에서는 얇은 날개의 공력 저하 단점을 타파하기 위해 두꺼운 에어포일을 완벽한 수평으로 전개시키는 AeroVironment의 중첩형 단일 핀 설계(US10112698B2), 발사 찰나의 비대칭 거동을 100% 억제하는 기어 동기화 허브(US8089034B2), 그리고 축형 핀 커플링을 통해 다단 오프셋-X 구조를 지탱하는 UVision의 기술(US10377466B2)이 현재 상용 기술의 최전선을 형성하고 있다.



하지만 힌지 관절의 필연적 유연성으로 인해 파생되는 공력탄성학적 플러터(Flutter) 문제, 특히 체자유도(Body-Freedom)를 수반한 불안정성은 기계적 강성만으로는 완벽한 억제가 불가능하다. 특허 동향은 질량 분포 최적화 및 능동 토션 바 워핑을 통한 공력 댐핑으로 이를 상쇄하려 하고 있으며, 최후에는 무겁고 복잡한 기계식 힌지 조립체 전체를 NASA가 발명한 중첩형 형상기억합금(SMA) 연속 회전 액추에이터로 교체하려는 거대한 패러다임 전환을 예고하고 있다. 향후 무인기 산업의 기술적 승패는 이러한 초경량 스마트 액추에이터와 첨단 복합재료 기술을 어떻게 신속하게 기체 SWaP-C 설계에 내재화하는가에 달려 있을 것이다.
