유도무기 비행제어시스템의 표준: 3-Loop Autopilot의 심층 분석

1. 서론: 전술 유도탄 제어의 근원적 과제와 3-루프 토폴로지의 등장

현대의 전술 유도무기(Tactical Missiles)는 고도의 기동성을 가진 표적을 요격하기 위해 극단적인 공력 환경과 광범위한 비행 포락선(Flight Envelope) 내에서 작동해야 한다. 유도탄의 비행제어시스템(Flight Control System, FCS), 즉 오토파일롯(Autopilot)은 유도 법칙(Guidance Law)이 산출한 가속도 명령을 신속하고 정확하게 추종하는 동시에, 공력적 불확실성 및 외란 속에서도 기체의 안정성을 보장해야 하는 핵심적인 역할을 수행한다1. 대공 방어망을 회피하거나 고속으로 기동하는 적 항공기 및 탄도미사일을 요격하기 위한 현대의 전술 유도탄들은 통상적으로 날개가 꼬리에 위치한 꼬리날개 제어(Tail-controlled) 방식을 주로 채택한다. 이러한 꼬리 제어 방식은 전방 조종면에 비해 상대적으로 높은 조종력을 제공하고 레이더 반사 면적(RCS)이나 패키징 측면에서 유리하지만, 꼬리날개의 굴절이 기체의 피치(Pitch) 회전 모멘트를 발생시키기 이전에 반대 방향의 횡력을 유발하여 초기 가속도 응답이 명령된 방향과 반대로 나타나는 비최소위상(Non-minimum phase) 특성을 본질적으로 내포하고 있다3. 이러한 초기 역응답(Undershoot) 현상은 폐루프 시스템의 대역폭을 심각하게 제한하고, 궁극적으로는 유도-제어 루프의 불안정성을 초래하는 주된 원인이 된다.



이러한 물리적 한계를 극복하고 최적의 제어 성능을 달성하기 위해 1980년대 미국의 방위산업체인 레이시온(Raytheon)에서 개발한 제어 토폴로지인 '고전적 3-루프 오토파일롯(Classical Three-Loop Autopilot)'은 현재까지도 유도무기 비행제어의 산업 표준(Rule of thumb)으로 굳건히 자리매김하고 있다6. 이 제어 구조는 값이 비싸고 노이즈에 취약하며 장착 위치에 제약이 많은 받음각(Angle of Attack, \(\alpha\) ) 센서를 배제하고, 오직 관성항법장치(IMU)에서 쉽게 획득할 수 있는 수직 가속도와 피치 각속도만을 활용한다. 센서의 제약을 극복하면서도 기체의 감쇠비(Damping factor), 고유 주파수(Natural frequency), 그리고 시정수(Time constant)를 설계자가 독립적으로 제어할 수 있는 우수한 구조적 특성을 지니고 있기 때문에 전술 미사일 설계의 근간이 되어왔다8. 본 보고서는 비행제어 및 유도무기 체계 설계 전문가의 관점에서 3-루프 오토파일롯의 근본적인 설계 철학을 해부하고, 현대의 비선형 및 적응형 제어 이론과 결합된 최신 연구 동향, 차세대 극초음속 비행체 적용을 위한 한계점 및 개선 방향까지 망라하여 심층적인 분석을 제공한다.



2. 3-루프 오토파일롯의 공기역학적 배경과 구조적 설계 철학

2.1. 꼬리날개 제어 미사일의 비최소위상 특성 극복 메커니즘

유도무기 비행제어 설계에 있어 가장 큰 물리적 장벽은 꼬리날개 제어 미사일이 가지는 고유의 비최소위상 역학이다. 꼬리날개 제어 미사일의 피치 방향 운동을 살펴보면, 기수를 위로 들기 위해 조종면(Elevator 또는 Fin, \(\delta\))이 하향으로 굴절될 때 기체의 무게중심 뒤쪽에 위치한 꼬리날개에는 상향의 양력이 발생하게 된다. 이 상향 양력은 기체 전체에 양(+)의 피칭 모멘트를 생성하여 결과적으로 기체의 받음각을 증가시키고 원하는 방향의 수직 가속도를 만들어내지만, 기체가 회전하여 전체 양력을 발생시키기 직전의 아주 짧은 순간 동안에는 꼬리날개에 가해진 상향 양력이 기체의 무게중심을 순간적으로 아래로 밀어내리는 효과를 낳는다3. 이로 인해 조종면 입력에 대한 수직 가속도(\(a_z\)) 전달함수의 분자에 우반평면(Right-Half Plane, RHP) 영점, 즉 비최소위상 영점이 존재하게 되며, 이는 시간 영역에서 스텝 명령 인가 시 초기 가속도가 명령의 반대 방향으로 거동하는 현상으로 직결된다4.



이러한 특성을 가진 시스템에 단순한 비례-적분(PI) 제어기를 적용하여 이득을 높이게 되면, 비최소위상 영점으로 인해 폐루프 극점(Pole)이 우반평면으로 이동하여 시스템이 발산하게 된다. 따라서 3-루프 오토파일롯은 이 문제를 해결하기 위해 시스템의 상태 피드백을 절묘하게 재구성하는 방식을 취한다. 자이로스코프(Rate Gyro)를 통해 측정된 피치 각속도(\(q\))와 가속도계(Accelerometer)로 측정된 수직 가속도(\(a_z\))만을 피드백으로 사용하여 기체를 제어하되, 이를 다중 루프로 엮어 시스템의 동특성을 안정적인 최소위상 시스템처럼 성형(Shaping)하는 것이다11.



2.2. 세 가지 피드백 루프의 위상수학적 분해(Topological Decomposition)

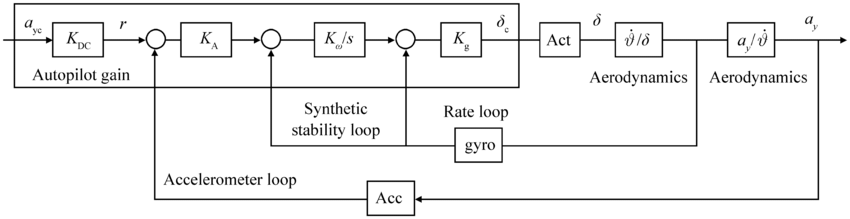

고전적 3-루프 오토파일롯의 신호 흐름은 세 개의 중첩된 피드백 루프로 구성되며, 이 구조는 받음각 센서 없이도 전체 상태 피드백(Full-state feedback)과 유사한 효과를 내도록 정교하게 설계되었다. 유도 법칙으로부터 인가된 명령 입력은 가장 바깥쪽의 가속도 루프로 진입하여 실제 측정된 가속도와 비교된다. 이 오차 신호는 적분 보상기를 거치게 되는데, 이는 정상상태 오차(Steady-state error)를 제거하기 위함이다. 적분된 가속도 오차 신호는 이후 피치 각속도를 적분하여 생성된 합성 안정성 루프의 신호와 합산된다. 마지막으로 이 합산된 신호는 가장 안쪽의 각속도 제어 루프와 만나 피치 각속도의 비례 피드백 신호와 최종적으로 더해져 조종면 구동기(Actuator)로 전달되는 굴절 명령을 형성한다11. 이러한 위상수학적 결합을 물리적 관점에서 분해하면 다음과 같은 고유의 역할을 확인할 수 있다.





첫째, 피치 각속도 감쇠 루프(Rate Damping Loop)는 최내곽에 위치하며 피치 각속도 \(q\)를 피드백 받아 조종면 굴절각에 비례 이득 \(K_R\)을 적용한다. 대부분의 전술 미사일은 공기밀도가 희박한 고고도 비행이나 초음속 영역에서 자연 감쇠(Natural damping)가 극도로 부족해지는데, 이 루프는 기체의 회전율을 억제하여 감쇠를 인위적으로 보강하고 고주파 발진을 방지하는 댐퍼 역할을 수행한다11.



둘째, 합성 안정성 루프(Synthetic Stability Loop)는 중간에 위치하여 각속도 \(q\)를 순수 적분기(Pure Integrator)를 통해 적분한 값을 피드백한다(이득 \(\omega_I\)). 기체의 공력 중심(Center of Pressure)이 무게 중심(Center of Gravity)보다 앞에 위치하여 정적 불안정성(Static instability, \(M_\alpha >0\))을 가지는 미사일의 경우, 이 루프가 피치 각도를 추정하여 가상의 복원 모멘트를 제공함으로써 정적 안정성을 지닌 기체처럼 거동하게 만든다11. 즉, 실제 받음각 센서를 사용하지 않고도 각속도의 적분을 통해 받음각의 변화를 모사(Pseudo-angle of attack)하여 안정성을 확보하는 핵심적인 메커니즘이다.



셋째, 가속도 추종 루프(Accelerometer Feedback Loop)는 최외곽에 위치하며 가속도계에서 측정된 \(a_z\)와 명령 가속도의 오차를 비례-적분 제어(이득 \(K_A\))한다. 이 루프는 외부 공력 외란이나 표적의 회피 기동에 대응하여 정상상태 오차를 0으로 만들고, 전체 폐루프의 반응 속도(Time constant)를 결정짓는다11.



루프 명칭 (Loop Name)	피드백 변수	제어 이득	주된 물리적 역할 및 설계 목적
각속도 감쇠 루프 (Rate Damping Loop)	피치 각속도 (\(q\))	\(K_R\)	부족한 기체 자연 감쇠비 보강, 고주파 발진 억제 및 안정성 확보
합성 안정성 루프 (Synthetic Stability Loop)	적분된 각속도 (\(\int q dt\))	\(\omega_I\)	받음각 센서 대체, 정적 불안정 기체에 대한 가상의 복원 모멘트 제공
가속도 추종 루프 (Accelerometer Loop)	수직 가속도 (\(a_z\))	\(K_A\)	정상상태 오차 제거, 외란 억제 및 전체 폐루프 시정수(응답 속도) 조율



2.3. 전통적 2-루프 토폴로지와의 비교 분석

3-루프 설계의 우수성은 PI 보상기를 적용한 전통적인 2-루프(Two-Loop with PI) 오토파일롯과의 비교를 통해 더욱 명확해진다. 2-루프 오토파일롯은 각속도 감쇠 루프와 가속도 추종 루프만으로 구성되며, 정상상태 오차를 줄이기 위해 가속도 루프에 PI 제어기를 삽입한다3. 설계 관점에서 2-루프 시스템은 특정 비행 조건에서 빠른 응답성과 적은 제어 노력(Control effort)을 보여줄 수 있으나, 정적 불안정성(\(M_\alpha >0\))을 가진 기체에 적용할 경우 구조적인 한계를 노출한다13. 연구 결과에 따르면, 공력 미분계수 변화에 대한 추종 성능을 평가할 때 3-루프 토폴로지는 합성 안정성 루프가 제공하는 추가적인 자유도를 통해 기체의 동적 마진(Dynamic margin)을 유연하게 보상하므로 2-루프 대비 월등한 강건성을 발휘한다11. 이는 3-루프가 비최소위상 특성을 가진 꼬리 제어 미사일에서 레버 효과(Lever effect)를 효율적으로 분산시키고, 센서 노이즈에 대한 필터링 능력이 우수하기 때문이다15.



3. 지배적 설계 파라미터와 주파수 영역 해석

전통적인 설계 기법에서 3-루프 오토파일롯의 이득 값들을 설정하는 것은 단순히 시행착오를 거치는 과정이 아니다. 이는 LQR(Linear Quadratic Regulator) 가중치를 조정하여 얻을 수 있는 최적 제어(Optimal control) 이득과 해석적으로 정확히 일치함을 증명할 수 있으며, 설계자가 명시적으로 요구하는 세 가지 물리적 비행 성능 지표에 의해 역산(Analytical synthesis)된다8.



첫 번째 지배 파라미터는 개루프 교차 주파수(Open-loop Crossover Frequency, \(\omega_{cr}\))이다. 이는 오토파일롯의 대역폭(Bandwidth)을 결정하는 가장 핵심적인 주파수 영역 지표로, 고주파 미모델링 동특성(Unmodeled high-frequency dynamics), 특히 기체 구조의 유연성(Structural flexibility) 모드와의 커플링을 방지하기 위해 신중하게 선택되어야 한다6. 이론적으로 대역폭이 넓을수록 추종 속도는 빨라지지만, 구동기(Actuator)의 핀 굴절 한계(Deflection amplitude saturation) 및 굴절 각속도 한계(Rate saturation)라는 유한한 자원 제약으로 인해 무한정 높일 수 없다3. 따라서 실무적으로 교차 주파수는 작동기 고유 주파수의 3분의 1 이하 수준으로 제한하여 위상 여유(Phase margin)를 확보하는 것이 일반적이다6. 두 번째 지표인 감쇠비(Damping Factor, \(\zeta\))는 통상적으로 0.7에서 0.8 사이로 설정되어, 가속도 지령 추종 시 발생하는 과도 응답(Transient overshoot)을 억제하고 안정적인 제동을 유도한다8. 마지막으로 시정수(Time Constant, \(\tau\))는 명령 인가 후 목표 가속도의 63.2%에 도달하는 시간을 의미하며, 종말 호밍(Terminal homing) 단계에서 고기동 표적의 회피 기동을 따라잡기 위해서는 통상 0.1초에서 0.3초 내외의 매우 빠른 시정수가 요구된다8.



이 세 가지 파라미터는 상호 종속적인 관계에 있으므로, 최적 설계(Optimal design) 접근법은 교차 주파수와 위상 여유를 수학적 제약 조건(Inequality constraints)으로 설정하고, 추종 시정수를 목적 함수(Objective function)로 최소화하는 구속 최적화 기법을 사용하여 이득을 도출한다10. 이는 구동기의 성능 한계를 초과하지 않는 선에서 미사일의 민첩성을 극대화하는 설계 철학을 반영한다.



4. 현존하는 한계 및 차세대 연구 진행 방향

3-루프 오토파일롯이 수십 년간 신뢰성 높은 산업 표준으로 군림해 왔음에도 불구하고, 대기권 내외를 넘나드는 극초음속 비행 환경과 고도화된 적의 전자전/회피 기동은 기존 제어 구조에 새로운 공학적 난제를 던지고 있다. 현재 항공우주 학계 및 방위산업계가 집중하고 있는 핵심 개선 과제와 연구 방향은 다음과 같다.



4.1. 레이돔 기생 루프(Radome Parasitic Loop)에 의한 강건성 저하 보상

레이더 탐색기(RF Seeker)를 탑재한 호밍 유도탄의 경우, 공기역학적 저항을 줄이기 위해 탐색기 전면에 비구면(Non-hemispherical) 형상의 레이돔(Radome)을 장착한다. 그러나 이러한 비구면 레이돔은 전자기파의 굴절(Refraction)을 유발하여 탐색기가 인식하는 겉보기 표적 시선각(Apparent LOS angle)을 왜곡하는 레이돔 오차 기울기(Radome error slope)를 생성한다18. 미사일 기체가 피치 운동을 할 때 이 굴절각이 변화하게 되는데, 3-루프 오토파일롯의 높은 반응성으로 인해 피치 각속도(\(q\))가 유도 법칙으로 피드백되어 잘못된 시선각 변화율(LOS rate)을 만들어내는 거대한 기생 루프(Parasitic loop)를 형성하게 된다18.



이 기생 루프는 오토파일롯의 이득 여유(Gain margin)를 급격히 감소시켜, 특정 비행 조건에서 기체가 원뿔형으로 요동치며 발산하는 원추형 기동 불안정성(Coning motion instability)을 초래한다18. 과거에는 비행 전 하드웨어적인 레이돔 기울기 캘리브레이션이나 오토파일롯 시정수를 인위적으로 느리게(예: 0.1초에서 0.3초 이상으로) 설정하여 기생 루프의 대역폭을 회피하는 수동적인 방식을 취했다18. 그러나 최근의 연구 동향은 능동 외란 제거 제어(Active Disturbance Rejection Control, ADRC) 및 확장 상태 관측기(Extended State Observer, ESO), 무향 칼만 필터(Unscented Kalman Filter, UKF) 등을 3-루프 토폴로지에 결합하는 소프트웨어적 접근을 취하고 있다. 레이돔 오차와 공력 교차 커플링을 '총집중 외란(Total disturbance)'으로 간주하고 이를 실시간으로 추정하여 제어 입력에서 상쇄시킴으로써, 빠른 시정수를 유지하면서도 안정성을 보장하는 능동적 보상 기법이 활발히 연구되고 있다21.



4.2. 유도-제어 루프 발산(G&C Loop Divergence) 억제를 위한 통합 및 변형

전통적인 무기체계 설계는 스펙트럼 분리 원칙(Spectral separation principle)에 따라 느린 동특성을 가진 유도 루프(Guidance loop)와 빠른 동특성을 가진 제어 루프(Autopilot loop)를 독립적으로 설계한 후 통합해왔다26. 그러나 극초음속 회피 표적이나 능동 방어 체계를 갖춘 항공기를 상대로 하는 종말 호밍(Terminal homing) 단계에서는 유도 루프가 요구하는 급격한 가속도 명령을 오토파일롯이 즉각적으로 추종하지 못하는 시변 지연(Time-varying delay)이 발생한다26. 이 지연은 유도-제어 루프 발산(G&C Loop Divergence)을 유발하여 치명적인 조준 오차(Miss distance)를 발생시킨다.



이를 극복하기 위해 유도와 제어를 하나의 최적 제어 문제로 통합하는 IGC(Integrated Guidance and Control) 기법이 연구되고 있으나, 이는 비선형성이 너무 강해 실시간 탑재 컴퓨터로 구현하기 어렵다는 단점이 있다26. 이에 대한 현실적인 대안으로, 최근 연구에서는 유도 법칙에 포함된 오토파일롯 지연 보상항(Lag compensation)을 제어 루프 내부의 피드백 요소로 재해석하는 2-이득 가속도 피드백 3-루프(Two-Gain Acceleration-Feedback Three-Loop) 구조가 제안되었다28. 이는 기존의 입증된 유도 법칙을 수정하지 않고도, 3-루프 오토파일롯 내에 가속도 피드백 이득을 두 개의 독립적인 경로로 분리하여 폐루프 동특성을 성형(Shaping)할 수 있는 추가적인 자유도를 부여함으로써 루프 발산을 효과적으로 억제하는 혁신적인 접근법으로 평가받고 있다28.



4.3. 초고기동(High-AoA) 및 극초음속 환경에서의 비선형성 극복

극초음속 활공체(HGV)나 고기동 전술 미사일이 높은 받음각(High Angle of Attack)으로 비행할 경우, 공력 계수의 선형성이 붕괴되고 롤-피치-요(Roll-Pitch-Yaw) 축 간의 강력한 교차 커플링(Cross-coupling) 및 공기역학-추진력 간의 결합(Aero-propulsion coupling)이 발생한다31. 특히 꼬리 제어 미사일은 초음속 이상 영역에서 정적 여유(Static margin)가 극심하게 변동하여 비최소위상 특성이 더욱 증폭된다. 이러한 조건에서는 기존의 3-루프 구조가 가진 적분기들이 작동기 포화(Actuator Saturation) 시 오차를 누적시키는 와인드업(Wind-up) 현상을 유발하여 기체 제어 상실을 초래할 수 있다14. 향후 연구는 이러한 포화 현상을 방지하기 위한 항-와인드업(Anti-windup) 보상기의 통합 및 슬라이딩 모드 제어(Sliding Mode Control, SMC)를 3-루프에 접목하여 불확실성에 대응하는 방향으로 진행되고 있다14.



5. 최신 제어 기법과의 융합 및 현재 상황

3-루프 오토파일롯의 구조적 우수성은 유지하면서도 성능의 한계를 돌파하기 위해, 현대 제어 이론 및 인공지능 기법을 융합하는 연구가 실무와 학계 전반에서 폭넓게 진행 중이다.



5.1. 의사 받음각(Pseudo-Angle-of-Attack) 피드백 토폴로지로의 진화

고전적 3-루프 오토파일롯은 순수 적분기를 통해 피치 각속도를 적분하여 안정성을 확보하지만, 기체의 속도 변화가 극심한 비행 구간이나 측정 노이즈가 심한 상황에서는 정상상태 오차가 발생할 수 있다35. 이를 해결하기 위해 중국 베이징 이공대학 등 다수의 연구진에 의해 의사 받음각 피드백 3-루프(Pseudo-Angle-of-Attack Three-Loop) 제어기가 확립되었다35. 이 구조는 단순 적분기 대신 1차 관성 필터(Inertial link)나 PI 보상기를 거친 각속도 신호를 사용하여 실제 받음각(\(\alpha\))의 동역학에 근사한 값을 합성해 낸다35. 극점 배치(Pole assignment) 및 출력 피드백 최적화 기술을 활용하여 이 구조의 이득을 설계하면, 고전적 3-루프가 갖는 정적 불안정 기체에 대한 안정화 능력과 강건성을 유지하면서도 정적 오차를 원천적으로 제거할 수 있다36. 실제로 최근 순항 무인기(Cruising UAV)의 종말 유도 비행 시험에서 이 방식을 적용하여 0.5m 이하의 착탄 정밀도를 달성하며 그 실효성이 입증되었다37.



5.2. 이득 스케줄링(Gain Scheduling)에서 LPV 및 쌍선형 제어로의 패러다임 전환

전통적인 미사일 개발에서는 기체의 비행 포락선을 수천 개의 선형화된 운용점(Trim points)으로 나누고, 각 점에서 3-루프 이득을 계산한 후 이를 다차원 룩업 테이블(Look-up table)로 저장하여 비행 중 속도와 고도에 따라 이중 선형 보간(Bilinear interpolation)을 수행하는 이득 스케줄링 기법을 사용해 왔다15. 그러나 이러한 방법은 운용점 사이를 빠르게 전이하는 급기동 시 글로벌 안정성(Global stability)을 수학적으로 보장할 수 없으며, 제어 이득을 조율하는 데 막대한 엔지니어링 비용이 소모된다42.



이러한 한계를 극복하기 위해, 기체의 역학을 시변 파라미터에 종속적인 선형 매개변수 가변(Linear Parameter Varying, LPV) 모델로 변환하여 제어하는 기법이 표준으로 자리잡고 있다15. LPV 프레임워크와 선형 행렬 부등식(LMI)을 활용하면 비행 포락선 전역에서 \(H_2/H_{\infty}\)혼합 성능을 보장하는 연속적인 3-루프 이득 도출이 가능해진다43. 나아가 최근에는 데이터 주도(Data-driven) 방법론인 쿠프만 연산자(Koopman Operator) 이론과 심층 신경망(Deep Neural Networks)을 활용하여 미사일의 비선형 역학을 고차원 쌍선형(Bilinear) 시스템으로 근사하고, 상태 의존 리카티 방정식(SDRE) 기반으로 3-루프 이득을 실시간 최적화하는 연구가 각광받고 있다42.



5.3. 능동 외란 제거 제어(ADRC) 기반의 3-루프 구조 혁신

중국의 한징칭(Han Jingqing)에 의해 창안된 능동 외란 제거 제어(ADRC) 철학은 3-루프 오토파일롯과 결합하여 강력한 시너지를 내고 있다24. ADRC의 핵심은 기체 내부의 비선형 동특성 변화와 외부의 공력 외란을 구별하지 않고 하나의 '총집중 외란(Total disturbance)'으로 묶어버리는 데 있다24. 3-루프 오토파일롯의 가속도 루프나 안정성 루프에 전통적인 적분기 대신 확장 상태 관측기(ESO)를 탑재함으로써, 이 총집중 외란을 실시간으로 추정하고 기체 입력단에서 선제적으로 상쇄(Compensation)시킨다46. 이를 통해 기체의 공력 계수 모델링이 부정확한 상황에서도 3-루프 토폴로지의 공학적 직관성을 유지한 채 강건성을 획기적으로 끌어올리는 연구가 현업에 빠르게 적용되고 있다47.



6. 결론

전술 유도무기의 비행제어 분야에서 3-루프 오토파일롯이 거둔 성공은 단순한 경험론적 유산이 아니다. 이는 제한된 관성 센서 정보만으로 비최소위상 기체의 물리적 특성을 절묘하게 역이용하고, 비행 안정성과 명령 추종성이라는 상충되는 목표를 동시에 달성한 위상수학적 최적화의 결정체이다9. 제어 공학적 관점에서 3-루프 토폴로지는 공력 모델의 불확실성을 순시적으로 억제하는 적응 제어의 가장 간결한 구현체임이 증명되었다52.



현대에 이르러 유도탄의 비행 환경은 극초음속 비행, 고기동 회피 표적, 전방위 탐색기 시야각 제한 및 고강도 전자전 등 과거와 비교할 수 없을 정도로 가혹한 제약 조건을 동반하고 있다. 이에 따라 고전적인 선형 3-루프 토폴로지 역시 정체되어 있지 않고, 비선형 최적 제어, LPV 기반 강건 스케줄링, 능동 외란 제거 제어(ADRC), 그리고 데이터 기반 신경망 파라미터 튜닝 기법을 적극적으로 수용하며 유연하게 진화를 거듭하고 있다24. 유도 법칙과 제어 루프 간의 간섭 현상을 상쇄하기 위한 '2-이득 가속도 피드백' 및 '의사 받음각 피드백' 등 3-루프 자체의 구조적 변혁 시도 또한 이 아키텍처가 지닌 철학적 깊이와 무한한 확장성을 방증한다28. 향후 항공우주 제어공학의 발전 궤적은 3-루프 오토파일롯이 확립한 견고한 물리적 통찰 위에서 인공지능과 비선형 제어 이론이 융합된 형태로 그 성취를 이어나갈 것이다.



참고 자료

1. Design of Lateral Acceleration Control Autopilots for Missile Systems – IJERT, https://www.ijert.org/design-of-lateral-acceleration-control-autopilots-for-missile-systems
2. A Generic Approach to Missile Autopilot Design Using State-Dependent Nonlinear Control, https://skoge.folk.ntnu.no/prost/proceedings/ifac11-proceedings/data/html/papers/3744.pdf
3. Analysis and improvement of missile three-loop autopilots - Beijing Institute of Technology, https://pure.bit.edu.cn/en/publications/analysis-and-improvement-of-missile-three-loop-autopilots/
4. Integrated Autopilot Guidance Based on Zero-Effort-Miss Formulation for Tail-Controlled Missiles - MDPI, https://www.mdpi.com/2076-3417/12/14/7120
5. Design of a missile autopilot using adaptive nonlinear dynamic inversion - ResearchGate, https://www.researchgate.net/publication/4151223_Design_of_a_missile_autopilot_using_adaptive_nonlinear_dynamic_inversion
6. Optimal Design for Three-loop Autopilot Using Multi-Constraint Optimization - Journal of Automation and Control Engineering, https://www.joace.org/uploadfile/2017/0911/20170911023531244.pdf
7. Modified Three-Loop Autopilot for Acceleration Control Performance Improvement of a Canard-Controlled Aircraft - KIEE - The Transactions of the Korean Institute of Electrical Engineers, http://www.tkiee.org/kiee/XmlViewer/f430439
8. Design and Flight Testing of a Gain-Scheduled Autopilot Based on Reduced Model Constraints - ResearchGate, https://www.researchgate.net/publication/321682394_Design_and_Flight_Testing_of_a_Gain-Scheduled_Autopilot_Based_on_Reduced_Model_Constraints
9. Connections Between Linear and Nonlinear Missile Autopilots via Three-Loop Topology, https://arc.aiaa.org/doi/10.2514/1.G001565
10. Optimal Control Approach to Design a Three-Loop Autopilot for a Tactical Missile - SciOpen, https://www.sciopen.com/article/10.1142/S2301385025500359
11. Design and Comparison of Two-Loop with PI and Three-Loop Autopilot for Static Unstable Missile - SciSpace, https://scispace.com/pdf/design-and-comparison-of-two-loop-with-pi-and-three-loop-1bebxo6ske.pdf
12. Three-Loop Autopilot Design Overview | PDF | Missile | Control Theory - Scribd, https://www.scribd.com/document/859792529/Three-loop-Autopilot-Design-and-Simulation
13. Design and Comparison of Two-Loop and Three-Loop Autopilot with PI for Static Unstable Missile - Academia.edu, https://www.academia.edu/38514323/Design_and_Comparison_of_Two_Loop_and_Three_Loop_Autopilot_with_PI_for_Static_Unstable_Missile
14. New Structure for an Aerodynamic Fin Control System for Tail Fin-Controlled STT Missiles | Request PDF - ResearchGate, https://www.researchgate.net/publication/274040105_New_Structure_for_an_Aerodynamic_Fin_Control_System_for_Tail_Fin-Controlled_STT_Missiles
15. LPV Three-loop Autopilot using Dynamic Inversion: A Practical Approach - ResearchGate, https://www.researchgate.net/publication/375840592_LPV_Three-loop_Autopilot_using_Dynamic_Inversion_A_Practical_Approach
16. Modified Design of Three Loop Lateral Missile Autopilot based on LQR and Reduced Order Observer (DGO) - ijerd, http://www.ijerd.com/paper/vol2-issue6/A02060107.pdf
17. Tuning of Gain-Scheduled Three-Loop Autopilot - MATLAB & Simulink - MathWorks, https://www.mathworks.com/help/control/ug/tuning-of-gain-scheduled-three-loop-autopilot.html
18. Line-of-Sight Reconstruction for Faster Homing Guidance - AIAA, https://arc.aiaa.org/doi/pdfplus/10.2514/3.19927
19. Optimization of three-loop missile autopilot gain under crossover frequency constraint, https://www.researchgate.net/publication/283867570_Optimization_of_three-loop_missile_autopilot_gain_under_crossover_frequency_constraint
20. Compensation of Parasitic Loops in Homing Systems Via an Observer-Compensator Approach - ResearchGate, https://www.researchgate.net/profile/I-Rusnak/publication/325619926_Compensation_of_Parasitic_Loops_in_Homing_Systems_via_an_Observer-Compensator_Approach/links/5b1911920f7e9b68b4255492/Compensation-of-Parasitic-Loops-in-Homing-Systems-via-an-Observer-Compensator-Approach.pdf
21. Dynamic stability of rolling missile with proportional navigation & PI autopilot considering parasitic radome loop | Request PDF - ResearchGate, https://www.researchgate.net/publication/316022237_Dynamic_stability_of_rolling_missile_with_proportional_navigation_PI_autopilot_considering_parasitic_radome_loop
22. Stability analysis of spinning missiles induced by seeker disturbance, https://www.researchgate.net/publication/332456146_Stability_analysis_of_spinning_missiles_induced_by_seeker_disturbance_rejection_rate_parasitical_loop?_tp=eyJjb250ZXh0Ijp7InBhZ2UiOiJzY2llbnRpZmljQ29udHJpYnV0aW9ucyIsInByZXZpb3VzUGFnZSI6bnVsbCwic3ViUGFnZSI6bnVsbH19
23. Three-loop autopilot of spinning missiles | Request PDF - ResearchGate, https://www.researchgate.net/publication/275559084_Three-loop_autopilot_of_spinning_missiles
24. Active disturbance rejection control: From an enduring idea to an emerging technology, https://www.researchgate.net/publication/308735181_Active_disturbance_rejection_control_From_an_enduring_idea_to_an_emerging_technology
25. Research on Three-Closed-Loop ADRC Position Compensation Strategy Based on Winch-Type Heave Compensation System with a Secondary Component - MDPI, https://www.mdpi.com/2077-1312/12/2/346
26. Continuous-Time Predictive Control-Based Integrated Guidance and Control | Journal of Guidance, Control, and Dynamics - Aerospace Research Central, https://arc.aiaa.org/doi/10.2514/1.G002661
27. Integrated Guidance-and-Control Design for Three-Dimensional Interception Based on Deep-Reinforcement Learning - ResearchGate, https://www.researchgate.net/publication/368497177_Integrated_Guidance-and-Control_Design_for_Three-Dimensional_Interception_Based_on_Deep-Reinforcement_Learning
28. Koang-Kyu Jeon's research works - ResearchGate, https://www.researchgate.net/scientific-contributions/Koang-Kyu-Jeon-2338508858
29. Sliding-Mode Control for Integrated Missile Autopilot Guidance, https://arc.aiaa.org/doi/10.2514/1.14951
30. A Survey of Autopilot Control Systems: From Classical PID to Intelligent Adaptive Controllers, https://www.researchgate.net/publication/394160746_A_Survey_of_Autopilot_Control_Systems_From_Classical_PID_to_Intelligent_Adaptive_Controllers
31. Nonlinear Three-Loop Autopilot Design for Hypersonic Vehicles Considering Aerodynamic-Propulsion Dynamics Couplings | Request PDF - ResearchGate, https://www.researchgate.net/publication/378167916_Nonlinear_Three-Loop_Autopilot_Design_for_Hypersonic_Vehicles_Considering_Aerodynamic-Propulsion_Dynamics_Couplings
32. Roll–Pitch–Yaw Integrated Robust Autopilot Design for a High Angle-of-Attack Missile | Request PDF - ResearchGate, https://www.researchgate.net/publication/239415071_Roll-Pitch-Yaw_Integrated_Robust_Autopilot_Design_for_a_High_Angle-of-Attack_Missile
33. Nonlinear missile autopilot design via three loop topology and time-delay adaptation scheme | Semantic Scholar, https://www.semanticscholar.org/paper/Nonlinear-missile-autopilot-design-via-three-loop-Lee-Jun/94749abfd33ffb1ff076eb40f78111b3865470ec
34. Robust Adaptive Sliding-Mode Control for Damaged Fixed-Wing UAVs - arXiv, https://arxiv.org/pdf/2602.17504
35. Research and Flight Test on the Terminal Guidance Control Technology for Cruising Unmanned Aerial Vehicles - MDPI, https://www.mdpi.com/2226-4310/11/12/975
36. Design and analysis of missile three-loop autopilot with pseudo-angle of attack feedback, https://pure.bit.edu.cn/en/publications/design-and-analysis-of-missile-three-loop-autopilot-with-pseudo-a/
37. (PDF) Research and Flight Test on the Terminal Guidance Control Technology for Cruising Unmanned Aerial Vehicles - ResearchGate, https://www.researchgate.net/publication/386154227_Research_and_Flight_Test_on_the_Terminal_Guidance_Control_Technology_for_Cruising_Unmanned_Aerial_Vehicles
38. Acceleration Vector Margin Vs. Rise Time, Unstable Plant - ResearchGate, https://www.researchgate.net/figure/Acceleration-Vector-Margin-Vs-Rise-Time-Unstable-Plant_fig4_313402324
39. Bilinear Interpolation of Three–Dimensional Gain–Scheduled Autopilots - PMC - NIH, https://pmc.ncbi.nlm.nih.gov/articles/PMC10780514/
40. Bilinear Interpolation of Three–Dimensional Gain–Scheduled Autopilots - MDPI, https://www.mdpi.com/1424-8220/24/1/13
41. Bilinear Interpolation of Three-Dimensional Gain-Scheduled Autopilots - PubMed, https://pubmed.ncbi.nlm.nih.gov/38202876/
42. Missile Autopilot Design via Neural Koopman Embedding - Aerospace Research Central, https://arc.aiaa.org/doi/10.2514/1.I011660
43. Gain-scheduled h2=h1 autopilot design with regional pole placement constraints - Scientia Iranica, https://scientiairanica.sharif.edu/article_22094_dd42eb11d74ce89759527917a873ebd6.pdf
44. Hybrid Switched Gain-Scheduling Control for Missile Autopilot Design | Journal of Guidance, Control, and Dynamics - Aerospace Research Central, https://arc.aiaa.org/doi/10.2514/1.G001791
45. A Simulative Study on Active Disturbance Rejection Control (ADRC) as a Control Tool for Practitioners - MDPI, https://www.mdpi.com/2079-9292/2/3/246
46. A Design Method of Missile Acceleration Autopilot Based on Active Disturbance Rejection Control - ResearchGate, https://www.researchgate.net/publication/340312482_A_Design_Method_of_Missile_Acceleration_Autopilot_Based_on_Active_Disturbance_Rejection_Control
47. Design and analysis of missile three-loop autopilot with pseudo-angle of attack feedback, https://www.researchgate.net/publication/289738233_Design_and_analysis_of_missile_three-loop_autopilot_with_pseudo-angle_of_attack_feedback
48. Design of a Three-Loop Overload Autopilot for STT-Guided Munitions Based on a Fuzzy Compensation Extended State Observer - 北京理工大学, https://pure.bit.edu.cn/zh/publications/design-of-a-three-loop-overload-autopilot-for-stt-guided-munition/
49. unknown_url
50. Guidance and Control System Design For Impact Angle Control | PDF - Scribd, https://www.scribd.com/document/563084870/Guidance-and-Control-System-Design-for-Impact-Angle-Control
51. Optimization of Three Loop Missile Autopilot Gain Under CR 2016 | PDF - Scribd, https://www.scribd.com/document/618402041/Optimization-of-Three-Loop-Missile-Autopilot-Gain-Under-Cr-2016
52. Investigation on Physical Meaning of Three-loop Autopilot | Request PDF - ResearchGate, https://www.researchgate.net/publication/342423672_Investigation_on_Physical_Meaning_of_Three-loop_Autopilot
